בדיקת עוגני קרקע

יציבות של מבנים ותשתיות נשענת במידה רבה על איכות הביצוע של מערכות התמיכה התת קרקעיות. תהליך יסודי של בדיקת עוגני קרקע מהווה את קו ההגנה הראשון נגד כשלים הנדסיים חמורים. חברת ניתאי עוגני קרקע בע"מ, המביאה עמה למעלה מ-15 שנות ניסיון בעבודות הנדסה מורכבות, רואה בתהליכי הבקרה והבדיקה שלב בלתי נפרד מכל פרויקט. הבטחת האיכות דורשת הבנה מעמיקה של התנהגות הקרקע, סוגי העוגנים והעומסים הפועלים עליהם לאורך זמן. פרויקטים מודרניים דורשים חפירות עמוקות ודיפונים מורכבים, ולכן כל אלמנט תומך חייב להיבדק בקפידה כדי להבטיח את בטיחות הפועלים באתר ואת שלמות המבנים הסמוכים.

החשיבות המכרעת של בדיקת עוגני קרקע בפרויקטים הנדסיים

יישום נכון של תהליכי בקרה מונע שקיעות, תזוזות קרקע וקריסת דיפונים. ביצוע מדויק של בדיקת עוגני קרקע מבטיח כי האלמנטים שהותקנו מסוגלים לשאת את העומס התכנוני הנדרש. הבדיקות מספקות נתונים קריטיים אודות כוח החיכוך בין הדיס לקרקע, שלמות הגידים והתנהגות ראש העוגן תחת עומסים משתנים. ללא בקרה הנדסית זו, קיים סיכון ממשי לתזוזות לא רצויות של קירות הדיפון, מה שעלול להוביל לנזקים כלכליים עצומים ולסכנת חיים.

סוגי הבדיקות המרכזיים הנהוגים כיום

קיימים מספר סוגים של בדיקות המבוצעות בשלבים שונים של הפרויקט. חשוב להתאים את סוג הבדיקה לדרישות המתכנן ולתנאי השטח הספציפיים.

בדיקות התאמה וכיול

בדיקות אלו מבוצעות בדרך כלל על עוגנים נסיוניים לפני תחילת העבודה השוטפת. המטרה היא לאמת את הנחות התכנון לגבי תסבולת הקרקע. כאשר מתכננים מערך של עוגני קרקע, בדיקת ההתאמה מספקת את מקדם הביטחון הנדרש ומונעת הפתעות יקרות בהמשך הפרויקט. הבדיקה בוחנת את התנהגות הקרקע תחת עומס מקסימלי ומאפשרת לכייל את פרמטרי הקידוח וההזרקה.

בדיקות קבלה וביצוע

אלו הן בדיקות שגרתיות המבוצעות על אחוז מסוים מכלל העוגנים שהותקנו באתר. כל תהליך של בדיקת עוגני קרקע בשלב זה נועד לאשר כי הביצוע בפועל עומד בסטנדרטים שהוגדרו מראש, וכי אין ליקויים נקודתיים בביצוע העוגן הבודד.

בדיקות מעבדה לעוגני קרקע

בדיקות מעבדה לעוגני קרקע משלימות את הבדיקות בשטח. בשטח בודקים איך העוגן המותקן מתנהג תחת עומס, ובמעבדה בודקים את החומרים שמהם הוא בנוי, לפני ההתקנה ובמהלכה. עוגן קרקע טוב רק כמו החוליה החלשה שלו: גיד פלדה תקין לא יעזור אם הדיס סביבו לא הגיע לחוזק הנדרש, ודיס חזק לא יציל גיד שנפגע בהובלה או באחסון.

הבדיקה הנפוצה ביותר היא בדיקת חוזק הדיס. בזמן ההזרקה נלקחות דוגמאות מהתערובת, והן נשלחות למעבדה מוסמכת לבדיקת חוזק לחיצה. התוצאות מראות אם תערובת המלט שהוזרקה לקידוח תעביר את העומס מהגיד אל הקרקע כפי שהמתכנן הניח. במקביל נבדקות תעודות היצרן של גוף העוגן, פלדה או פולימר, כדי לוודא שהחומר שהגיע לאתר תואם את המפרט.

תוצאות בדיקות המעבדה מצורפות לדוח ההנדסי של הפרויקט, יחד עם תוצאות בדיקות ההתאמה והקבלה בשטח. כך המהנדס המתכנן מקבל תמונה מלאה, מהחומר ועד העוגן המותקן, לפני שהוא מאשר את העבודה.

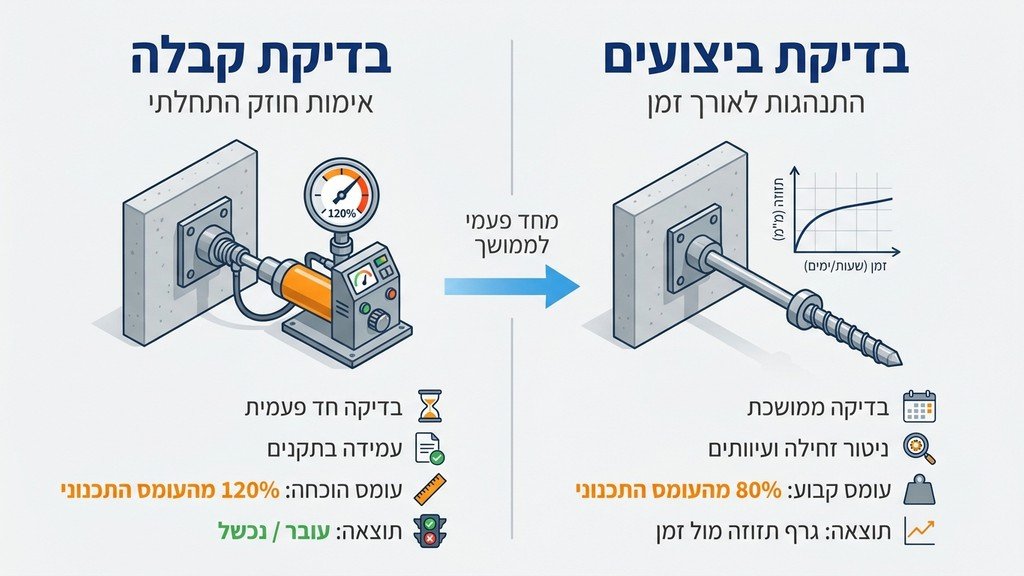

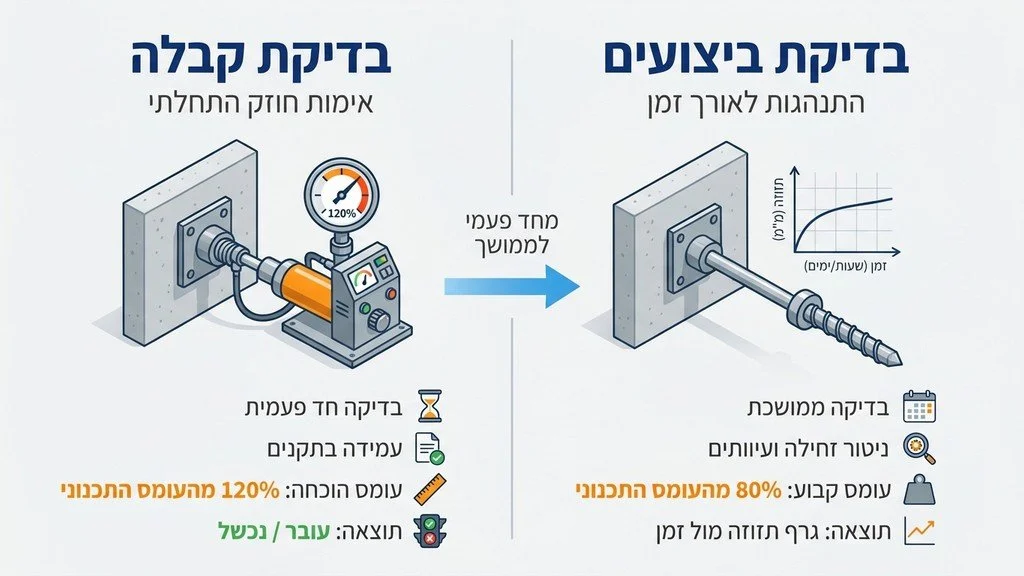

השוואת סוגי בדיקות ותדירות ביצוע

בדיקת מתיחה והתנגדות עוגן קרקע

בדיקת מתיחה היא הבדיקה המרכזית לאימות כושר הנשיאה של עוגן קרקע. בבדיקה מפעילים על ראש העוגן עומס מתיחה מבוקר באמצעות ג'ק הידראולי מכויל, בשלבים, ומודדים בכל שלב את התזוזה של העוגן. המטרה היא לוודא שהעוגן מחזיק את עומס התכן, ועוד מרווח ביטחון מעליו, בלי החלקה ובלי תזוזה מעבר למותר. בדיקות ההתאמה והקבלה שתוארו למעלה הן שתיהן סוגים של בדיקת מתיחה, וההבדל ביניהן הוא בעומס שמגיעים אליו ובמטרה.

התנגדות עוגן קרקע היא הכוח שהקרקע מפעילה נגד שליפת העוגן. רובה נוצר בחיכוך ובהדבקה בין גוף הדיס לקרקע שסביבו, לאורך המקטע המעוגן. ההתנגדות תלויה בסוג הקרקע ובצפיפות שלה, באורך המקטע המעוגן ובקוטר הקידוח, ובאיכות ההזרקה. לכן עוגן זהה יכול לתת התנגדות שונה לגמרי בחול, בחרסית או בסלע, ולכן אי אפשר להסתפק בחישוב בלבד.

בדיקת המתיחה היא מה שהופך את ההנחה של המתכנן לנתון מדוד. אם העוגן מגיע לעומס הבדיקה והתזוזה בטווח המותר, ההתנגדות אומתה. אם לא, עוצרים ובודקים מחדש את תכנון העוגן מול תנאי הקרקע בפועל, עם המהנדס המתכנן ויועץ הקרקע.

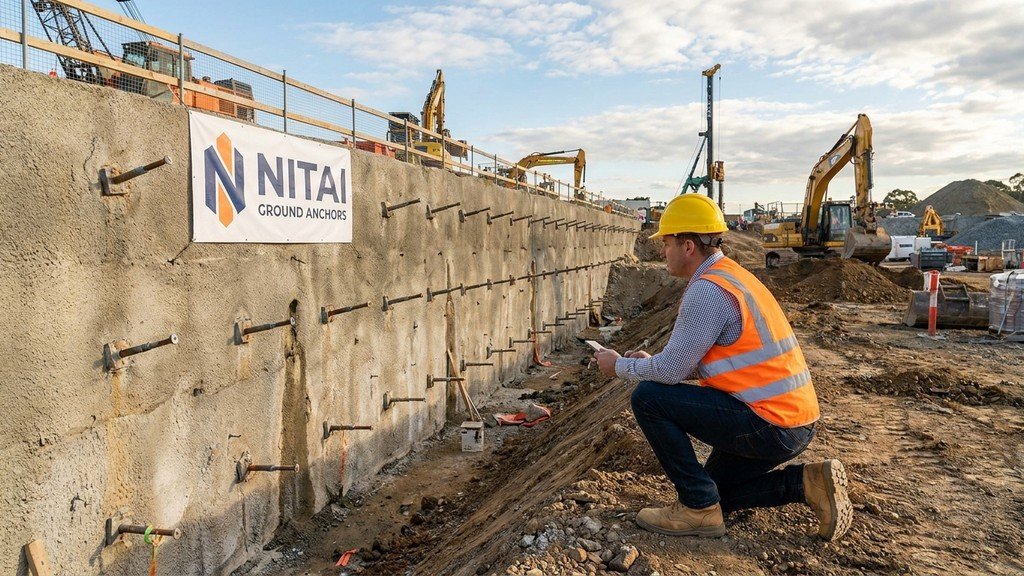

שלבים קריטיים בתהליך הבדיקה בשטח

ביצוע מדויק דורש ציוד ייעודי וצוות מיומן. הניסיון המקצועי של ניתאי עוגני קרקע בע"מ מדגיש כי הקפדה על השלבים הבאים היא ערובה להצלחה ולבטיחות מרבית.

• הכנת ראש העוגן וניקוי סביבת העבודה לקראת הצבת הציוד הכבד.
• התקנת בוכנה הידראולית ומשאבה מכוילת בעלת תעודת כיול בתוקף.
• הצבת מדי שעון למדידת התארכות הגידים בדיוק מילימטרי.
• הפעלת עומס הדרגתי במחזורים, תוך רישום קפדני של הנתונים בכל שלב.
• נעילת העוגן בעומס התכן הסופי וניתוק זהיר של הציוד ההידראולי.

כל חריגה מהתנהגות אלסטית צפויה של הגידים מחייבת עצירה מיידית של הבדיקה והתייעצות דחופה עם מתכנן השלד ויועץ הקרקע של הפרויקט.

כשלים נפוצים שניתן למנוע באמצעות בקרה איכותית

היעדר בקרה מספקת עלול להוביל לליקויים חמורים במערך הדיפון. בדיקת עוגני קרקע מקיפה נועדה לאתר כשלים פוטנציאליים עוד לפני שהם מתפתחים לבעיה הנדסית מסוכנת.

שליפת העוגן עקב דיס לקוי

אחד הכשלים המוכרים ביותר מתרחש כאשר אין מספיק חיכוך בין תערובת המלט לבין דפנות הקידוח. מצב זה נגרם לרוב עקב ניקוי לא מספק של הקדח או שימוש בתערובת שאינה מתאימה לסוג הקרקע. הבדיקה מזהה תזוזות חריגות של העוגן תחת עומס, מה שמעיד על כשל באחיזה.

קריעת גידי הפלדה

עומס יתר, פגיעה פיזית בגידים במהלך ההתקנה או קורוזיה מתקדמת עלולים להוביל לקריעת הפלדה. ביצוע בדיקת עוגני קרקע מאפשר למדוד את האלסטיות של הגידים ולוודא שהם מתנהגים בהתאם למודול האלסטיות המתוכנן. התארכות שחורגת מהגבולות המותרים מהווה נורת אזהרה המחייבת פסילה של האלמנט.

תקנים ורגולציה לעבודות הנדסיות בשנת 2026

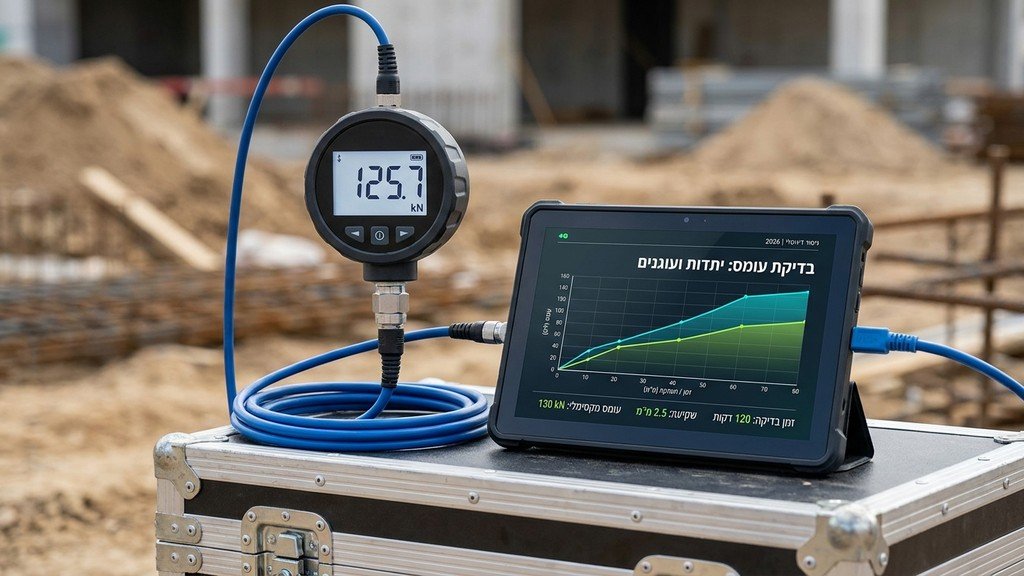

תחום ההנדסה האזרחית מתעדכן באופן תדיר. כיום, כל הליך של בדיקת עוגני קרקע כפוף לתקנים בינלאומיים ומקומיים מחמירים במיוחד. שימוש בטכנולוגיות מתקדמות מאפשר ניטור רציף של העומסים ומעקב מדויק אחר התארכות הפלדה. תיעוד דיגיטלי של תוצאות הבדיקה הפך לסטנדרט מחייב, המאפשר שקיפות מלאה מול יזמים ורשויות הרישוי. הקפדה על התקנים מונעת עיכובים מיותרים בקבלת אישורי אכלוס ומבטיחה שקט נפשי לכל המעורבים בפרויקט מראשיתו ועד סופו.

בחירת הגורם המקצועי לביצוע עבודות הביסוס והתמיכה

הצלחת הפרויקט תלויה בידיים המבצעות אותו. קבלן קידוחים מקצועי חייב להחזיק בציוד חדיש, בצוותי עבודה מוסמכים ובהבנה הנדסית רחבה של כלל המערכות התת קרקעיות. חברת ניתאי עוגני קרקע בע"מ מתמחה במתן מעטפת מלאה לפרויקטים מורכבים, החל משלב הקידוח, דרך התקנת מסמרי העפר והעוגנים, ביצוע התזות בטון, ועד לביצוע בדיקת עוגני קרקע קפדנית המאשרת את תקינות המערכת כולה. שילוב של ידע טכני מעמיק, ניסיון רב שנים ומחויבות לבטיחות ללא פשרות, הופך את תהליך הביסוס ליציב, בטוח ואיכותי לאורך עשרות שנים.
